KLT-Umsetzer – KLT-Stapeln schnell & ergonomisch umpacken

KLT-Umsetzer – Umpacken von KLT-Stapeln auf Trolleys

KLT-Umsetzer: schneller, sicherer, ergonomischer KLT-Umschlag

Der SHT KLT-Umsetzer vereinzelt KLT-Türme von der Palette und setzt sie automatisch auf bereitgestellte Bodenroller/Trolleys um – sensorgestützt geklemmt, ohne manuelles Heben. Das entlastet Mitarbeitende und beschleunigt den Prozess deutlich.

Das System schließt die Lücke zwischen manueller Handhabung und teuren Vollautomaten: robust, flexibel anpassbar und ohne große Umbauten in bestehende Abläufe integrierbar.

Typische Einsatzbereiche

Umpacken von KLT-Stapeln von Europaletten auf Trolleys/Bodenroller
Anbindung an Fördertechnik (optional via Hub-Drehturm), lageweises oder komplettes Umsetzen
Rückführung leerer KLT im Block zurück auf Palette

Einfache und sichere Funktionsweise

Palette mit KLT-Stapeln per Stapler in die Umpackzelle stellen → Gebinde wird automatisch geklemmt und von der Palette gehoben → leere Palette entnehmen → KLT-Stapel auf bereitstehende Trolleys abstellen. Für den Rückweg (Trolley → Palette) funktioniert der Ablauf sinngemäß umgekehrt.

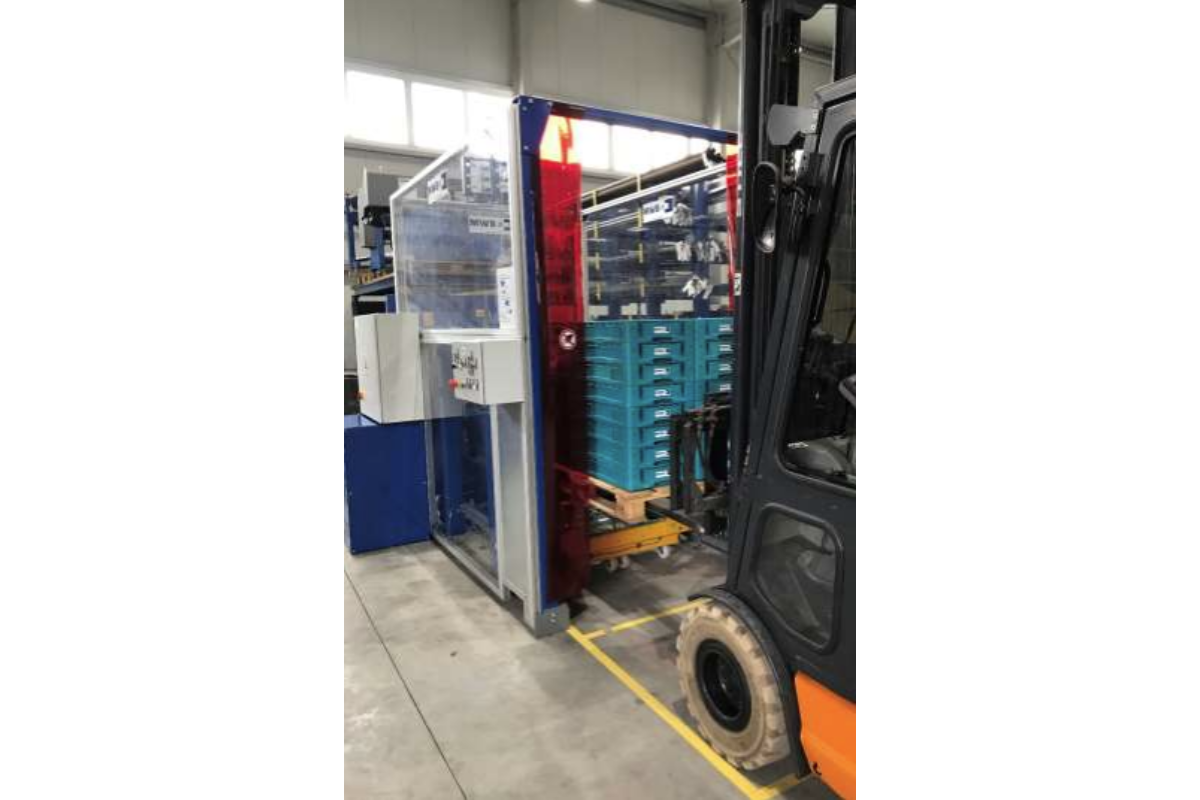

Einfacher Prozess zum Umsetzen von KLTs durch SHT KLT-Umsetzer

Ergonomie & Sicherheit auf neuem Level

Weniger Belastung: kein manuelles Heben einzelner KLT bis 35 kg – deutliche Entlastung und rechtskonformere Abläufe.
Prozesssicher: Positionierhilfen für Trolleys & geschlossene Einhausung schützen vor Eingriff in den Gefahrenbereich.

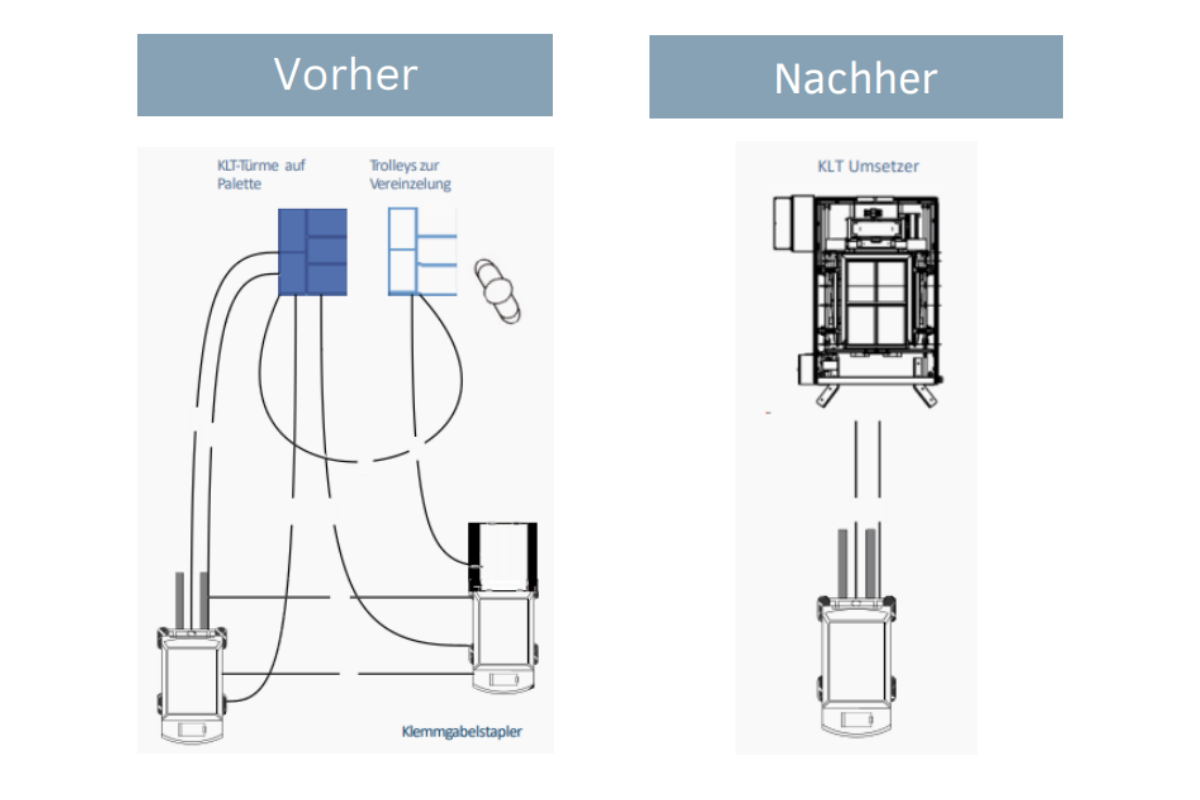

Weniger Verkehr: nur ein Stapler zur Beschickung nötig, Flächenbedarf sinkt, Taktzeiten werden kürzer.

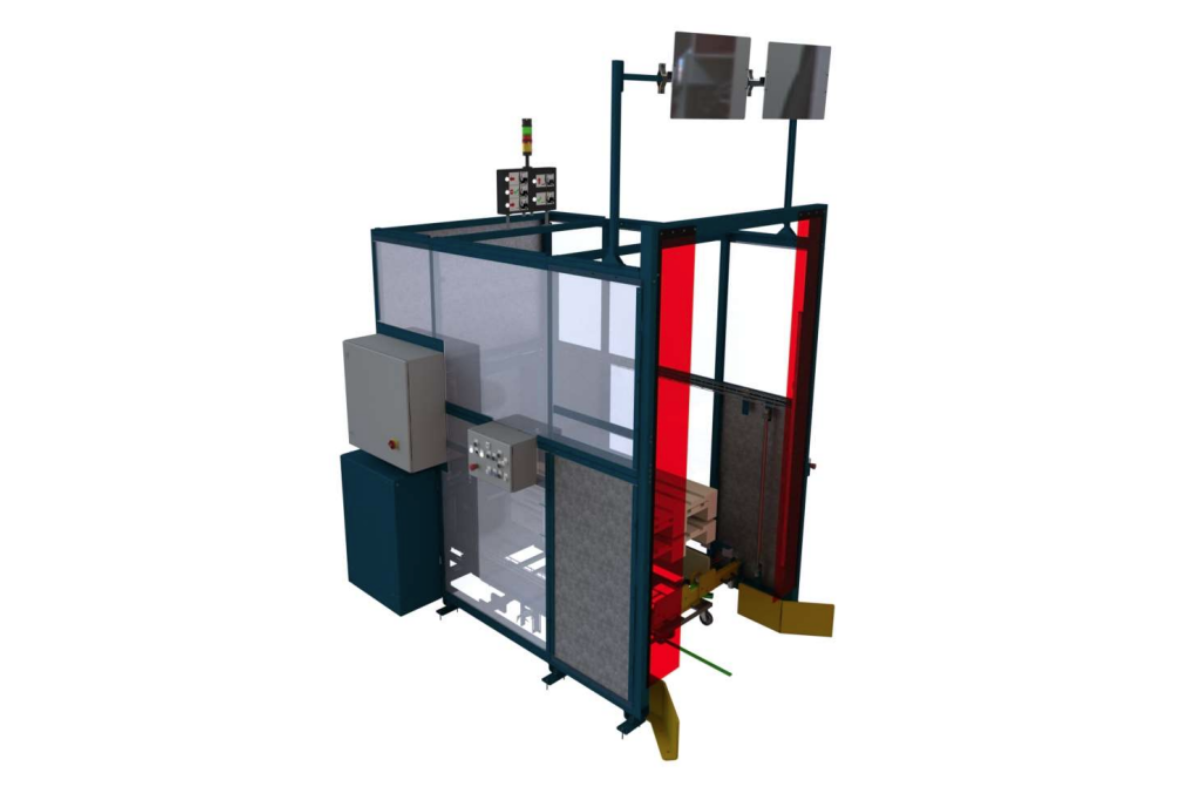

KLT-Umsetzer mit Einhausung und Trolley-Positionierhilfe für sicheres Umpacken

Leistung & Flexibilität

Ausgelegt für unterschiedlichste KLT-Formate und schwere Gebinde. Die Einheit kann bis zu 700 kg Gesamtlast handeln und lässt sich bei Prozessänderungen flexibel anpassen bzw. umsetzen.

In der Praxis ermöglicht die Anlage komplette Depalettiervorgänge in ca. 3–5 Minuten – bis zu 12 Umpackvorgänge pro Stunde sind realistisch (abhängig von Layout/Logistik).

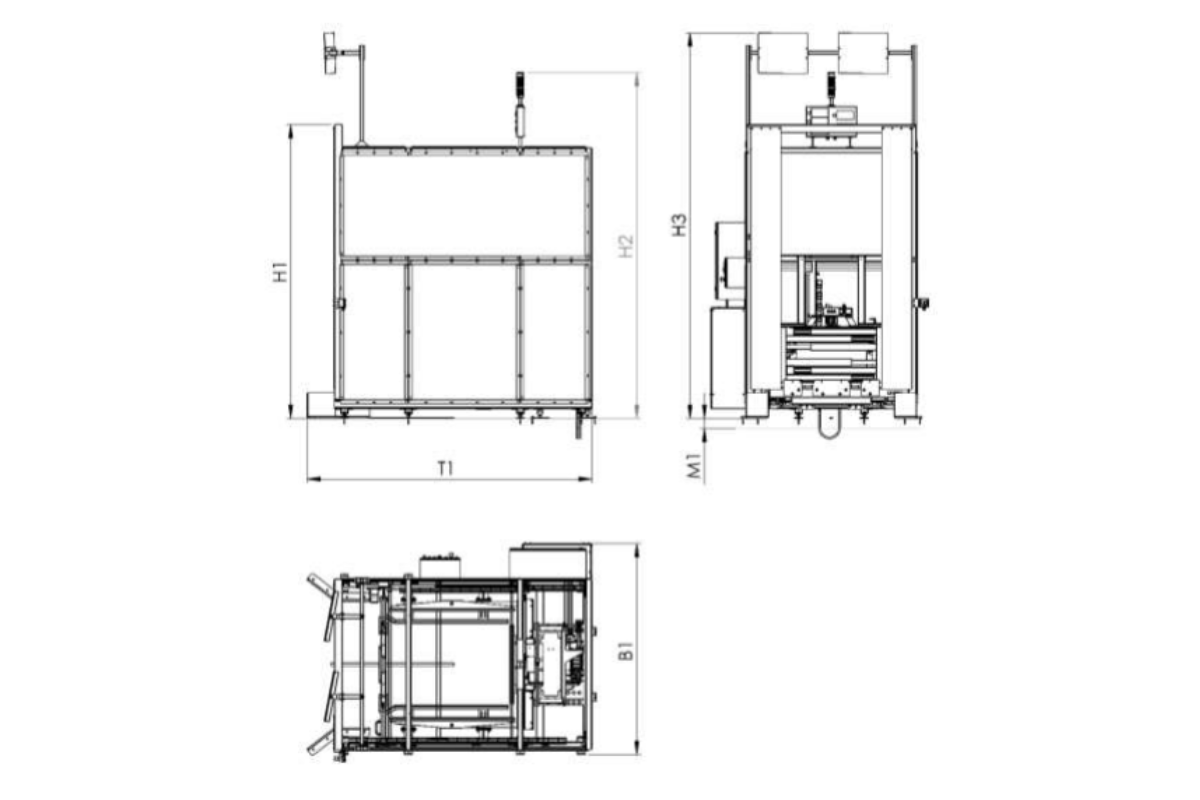

Technische Zeichnung des KLT-Umsetzers mit Hauptabmessungen

Technische Ausführungen des KLT-Umsetzers

Der KLT-Umsetzer ist eine bodenverankerte, elektrisch betriebene Umpackzelle mit sensorgestützter Klemmung, ausgelegt für den industriellen Dauerbetrieb. Stromanschluss: 400 V / 16 A.

Technische Daten KLT-Umsetzer

Hauptabmessungen und Anschlussdaten des SHT KLT-Umsetzers.
Bezeichnung / Symbol	Wert / Einheit
Höhe (H1)	2950 mm
Höhe mit Signalampel (H2)	3500 mm
Höhe mit Spiegeln (H3)	3900 mm
Breite (B1)	2150 mm
Tiefe (T1)	2900 mm
Bohrtiefe (M1)	100 mm
Leergewicht	1200 kg
Stromanschluss	400 V / 16 A
Max. Prozesslast (KLT-Block)	bis 700 kg

Datenblatt 1

Datenblatt 2

Zum Shop

Fragen zum KLT-Umsetzer?

Sie planen die Integration in bestehende Intralogistik, Fördertechnik oder Routenzüge – oder möchten wissen, wie viele KLT-Umschläge pro Schicht möglich sind? Wir beraten Sie individuell.
Ob für manuelles Be- und Entladen oder den Einsatz in automatisierten Abläufen – wir unterstützen Sie mit technischer Expertise und individueller Beratung.

Gern beraten wir Sie persönlich – telefonisch unter +49 (0) 3681 / 45 49 80, per E-Mail an info@sht-hebezeuge.de oder direkt über unser Kontaktformular.
