Überhöhenrahmen - Overheightframe (OHF)

Vollautomatisch, wartungsarm und universell einsetzbar

Der OHF (Overheight Frame) ist eine vollautomatische Lastaufnahmeeinheit, die speziell für das Handling von Containern mit Überhöhe („Out-of-Gauge“) entwickelt wurde – eignet sich jedoch ebenso für Standardcontainer. Er wird wie ein regulärer Container über den Master-Spreader aufgenommen und verriegelt sich mechanisch über dessen Twistlocks – ganz ohne externe Energiezufuhr, Elektronik oder Batterie.

Dank seiner kompakten und robusten Bauweise lässt sich der OHF flexibel in bestehende Umschlagsprozesse integrieren – ohne technische Anpassungen am Kran oder Spreizer. Ob im Containerhafen, im Schwerguthandling oder im intermodalen Terminal: Der OHF überzeugt durch höchste Betriebssicherheit, eine deutlich reduzierte Fehleranfälligkeit und einen effizienten Arbeitsablauf, bei dem sich das Bedienpersonal ganz auf den Transport konzentrieren kann.

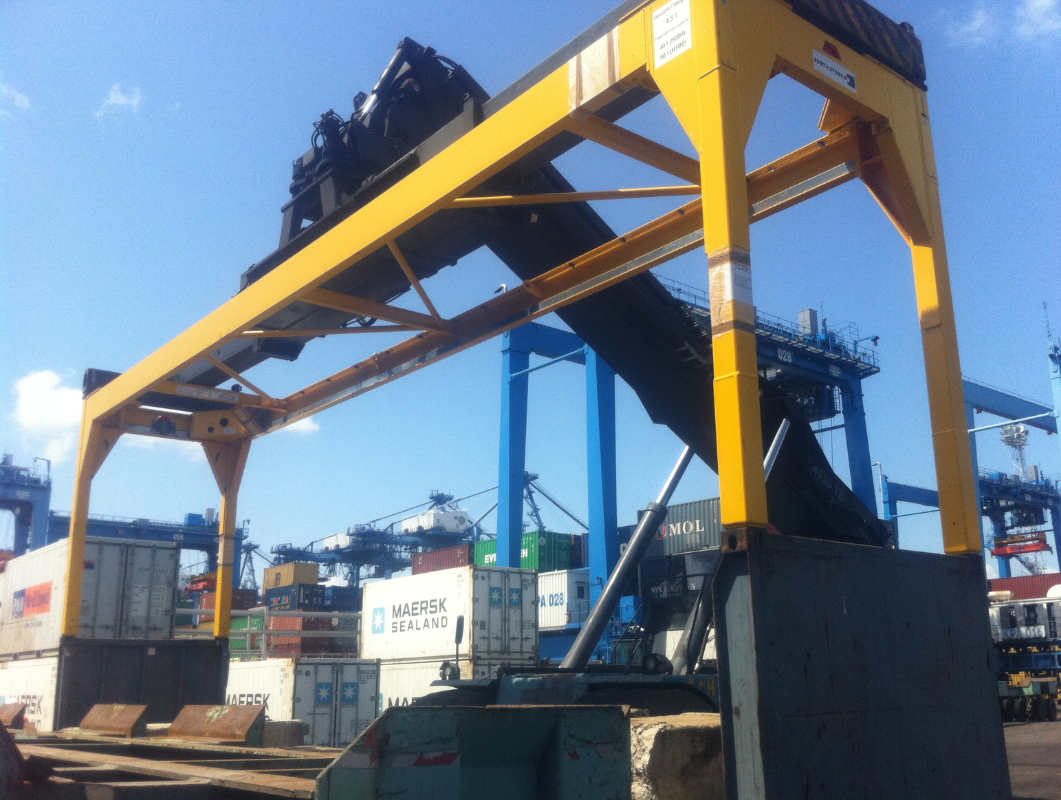

Teleskopierbarer Überhöhenrahmen für 20- bis 40-Fuß-Container

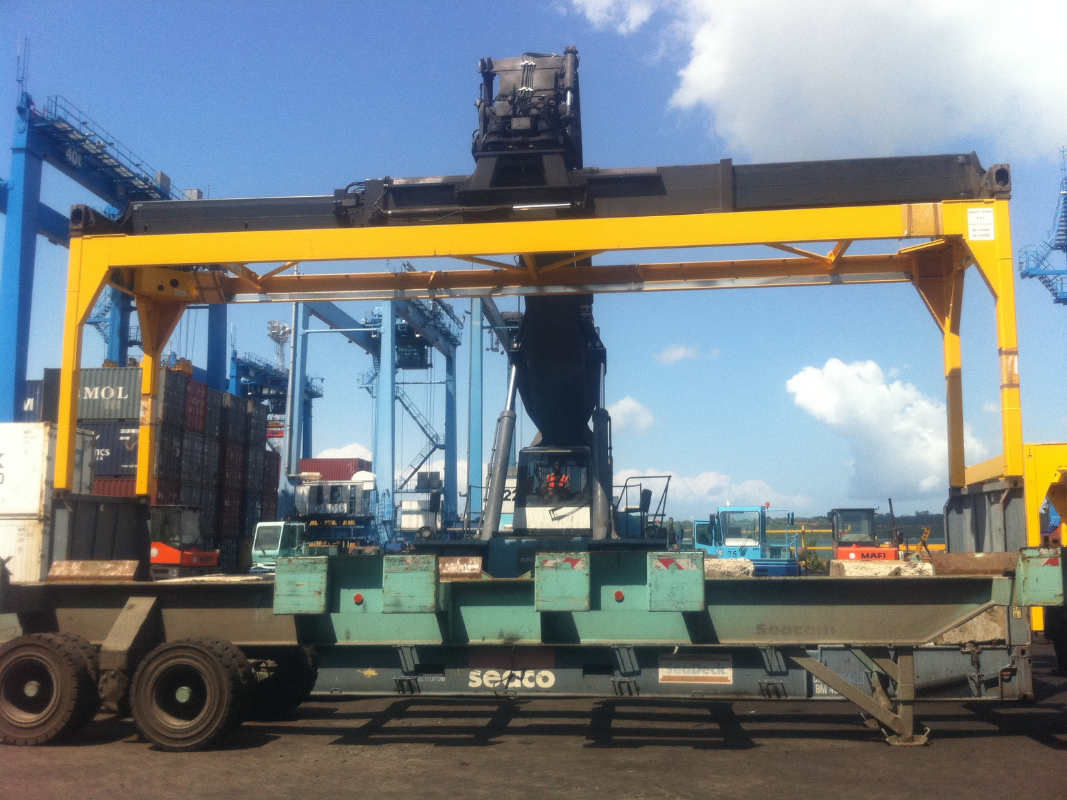

Teleskopierbarer Laschkorb mit seitlichen Gondeln für Containerarbeiten

Funktionsweise - Einfach. Sicher. Automatisch

Der OHF wird wie ein Standardcontainer direkt mit dem Master-Spreader aufgenommen – ganz ohne Umbauten oder zusätzliche Ausrüstung. Nach dem Aufnehmen wird der Rahmen auf dem überhohen Container positioniert. Die Verriegelung erfolgt durch das Entriegeln und anschließende Verriegeln der Twistlocks am Spreizer, wodurch der OHF sicher mit der Last verbunden wird.

Ein integrierter Sicherheitsmechanismus stellt sicher, dass sich die Twistlocks des OHF nur dann drehen lassen, wenn alle vier Ecken korrekt ausgerichtet sind. Erst wenn alle Sicherheitsbolzen eingerastet sind, greift die Mechanik – unterstützt durch gut sichtbare optische Anzeigen, die den Status jederzeit eindeutig signalisieren.

Technische Daten – Overheight Frame

Eigenschaft	Details
Länge	20 ft oder 40 ft
Freie Überhöhe	1,28 m bis 2,98 m
Gesamthöhe des Rahmens	bis zu 3,41 m
Tragfähigkeit (zentral)	bis 60.000 kg
Tragfähigkeit (exzentrisch)	bis 40.000 kg
Eigengewicht	2,2 t – 4,5 t
Material	Stahl ST-52-3, sandgestrahlt und lackiert
Temperaturbereich	-20 °C bis +55 °C
Bremserverzögerung (Betrieb)	0,8 m/s²
Max. Notbremsverzögerung	4,9 m/s²
Aufnahme	ISO-Ecken (ISO 1161), kompatibel mit Standard-Spreadern
Erforderliches Drehmoment am Spreizer	mind. 150 Nm
Verriegelung	Vollautomatisch, mechanisch über Twistlocks
Notentriegelung	Manuell, zentral oder einzeln möglich
Optische Anzeige	Verriegelungsstatus an Ober- und Stirnseiten sichtbar
Besondere Varianten	FHF-Modell für leere Flatracks / OHF-S5 für Schwerlast bis 60 t

Ersatzteile, Wartung und Reparatur – alles aus einer Hand

Als Hersteller und Servicedienstleister bieten wir Ihnen nicht nur robuste OHF-Systeme, sondern auch passende Ersatzteile, regelmäßige Prüfungen sowie fachgerechte Wartung und Reparaturen. Unsere Techniker kennen jedes Detail des Systems – so können Ausfallzeiten minimiert und die Lebensdauer Ihrer Geräte verlängert werden. Ob turnusmäßige UVV-Prüfung oder schnelle Hilfe im Fall eines Defekts: Wir sind für Sie da – zuverlässig, fachkundig und vor Ort.

Sie haben Fragen oder möchten ein Angebot?

Wenn Sie mehr über unsere Überhöhenrahmen erfahren möchten oder ein konkretes Projekt planen, stehen wir Ihnen gern zur Verfügung. Ob technische Beratung, individuelle Anforderungen oder Angebotserstellung – sprechen Sie uns einfach an.

Kontaktieren Sie uns telefonisch unter 03681 454989 oder per E-Mail an info@sht-hebezeuge.de.
Unser erfahrenes Team hilft Ihnen schnell und kompetent weiter.
