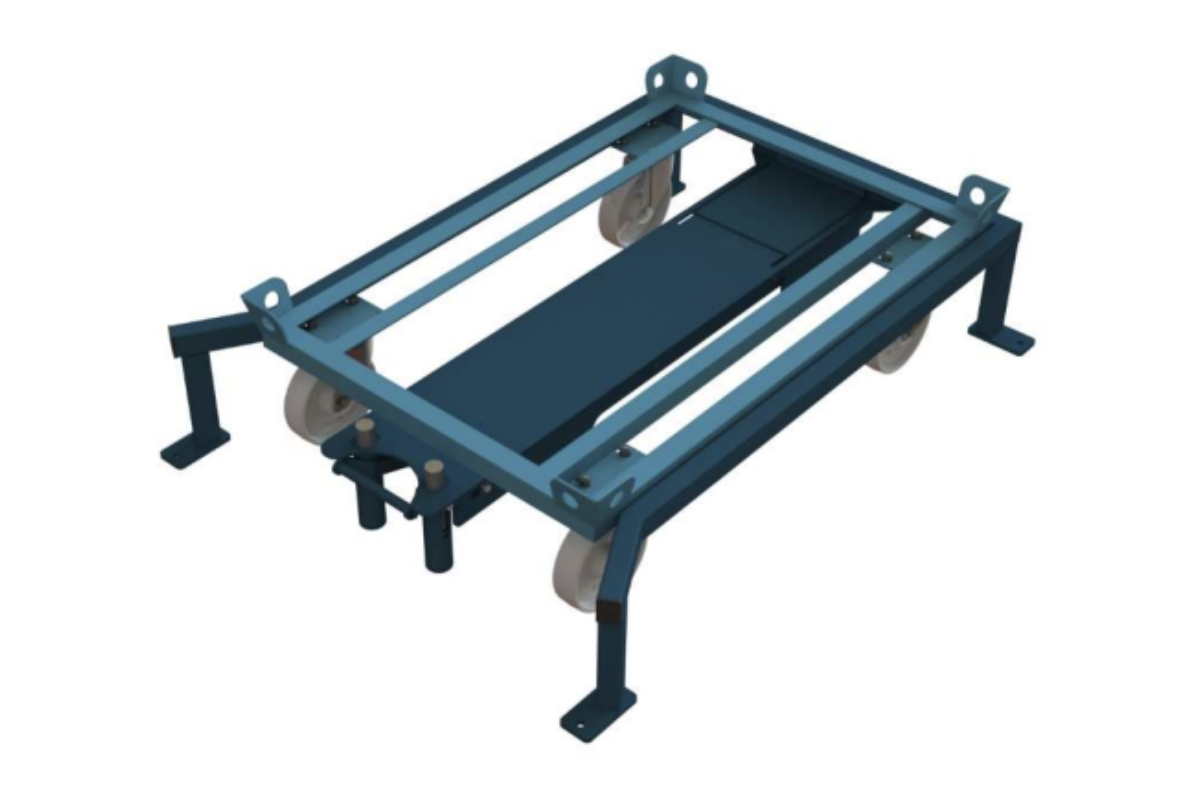

Trolleydockingstation mit längs eingeschobenem Trolley im Einsatz

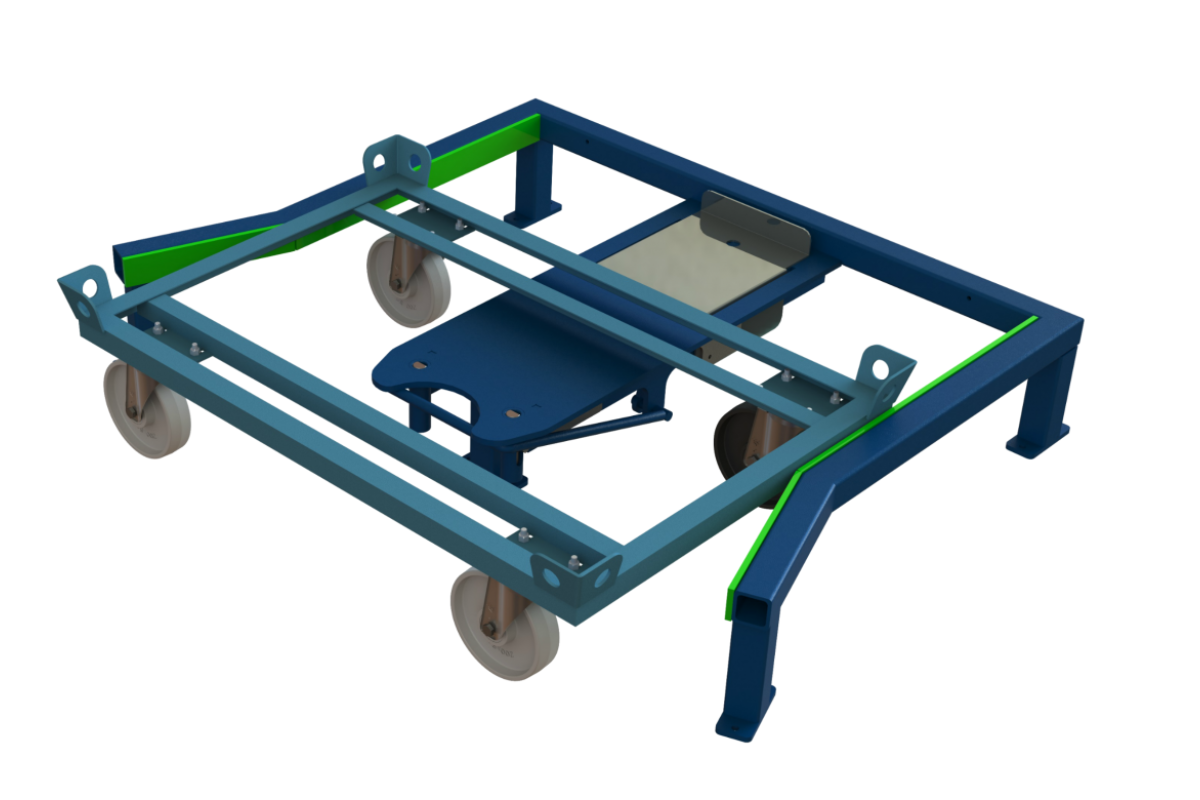

Quer eingeschobener Trolley in Dockingstation – sichere Positionierung

Trolleydockingstation – Stand-Alone: Sicheres Fixieren für reibungslose Logistikprozesse

Die SHT Trolleydockingstation – Stand-Alone ist eine robuste und fest im Boden verankerte Lösung zur sicheren Fixierung von Trolleys beim Be- und Entladen. Sie arbeitet mit einer mechanischen Verriegelung, die den Trolley automatisch sichert, sobald dieser vollständig in die Station eingeschoben wurde. So wird das ungewollte Wegrollen zuverlässig verhindert – ganz ohne zusätzliche Hilfsmittel oder zweiten Bediener.

Durch die ergonomische Fußpedal-Lösung lässt sich der Trolley komfortabel und sicher wieder lösen. Dabei wird gleichzeitig ein Impuls in Richtung des Abholers gegeben, wodurch das Losbrechmoment überwunden und das Handling deutlich erleichtert wird. Das sorgt nicht nur für eine hohe Prozesssicherheit, sondern auch für kürzere Taktzeiten und weniger körperliche Belastung im Logistikalltag.

Einsatzbereiche der Stand-Alone-Dockingstation

Neben dem klassischen Einsatz beim Be- und Entladen von Trolleys eignet sich die Station auch optimal zur Fixierung im automatisierten Materialfluss, z. B. bei Übergaben an Routenzüge oder fahrerlose Transportsysteme (FTS). Auch bei robotergestützten Prozessen bietet sie die nötige Toleranzsicherheit für ein reibungsloses Andocken.

Sicheres Andocken über den Trolleyrahmen

Im Gegensatz zu herkömmlichen Führungslösungen fixiert die Trolleydockingstation den Trolley gezielt über dessen massiven Rahmen – der stabilsten Komponente. Dadurch werden Beschädigungen an empfindlichen Bauteilen wie Rollen oder Radlagern zuverlässig vermieden. Die clevere Bauweise mit sichtbarem Rahmen im Sichtbereich ermöglicht es dem Bedienpersonal, den Trolley zielgenau und ohne Umwege einzuführen.

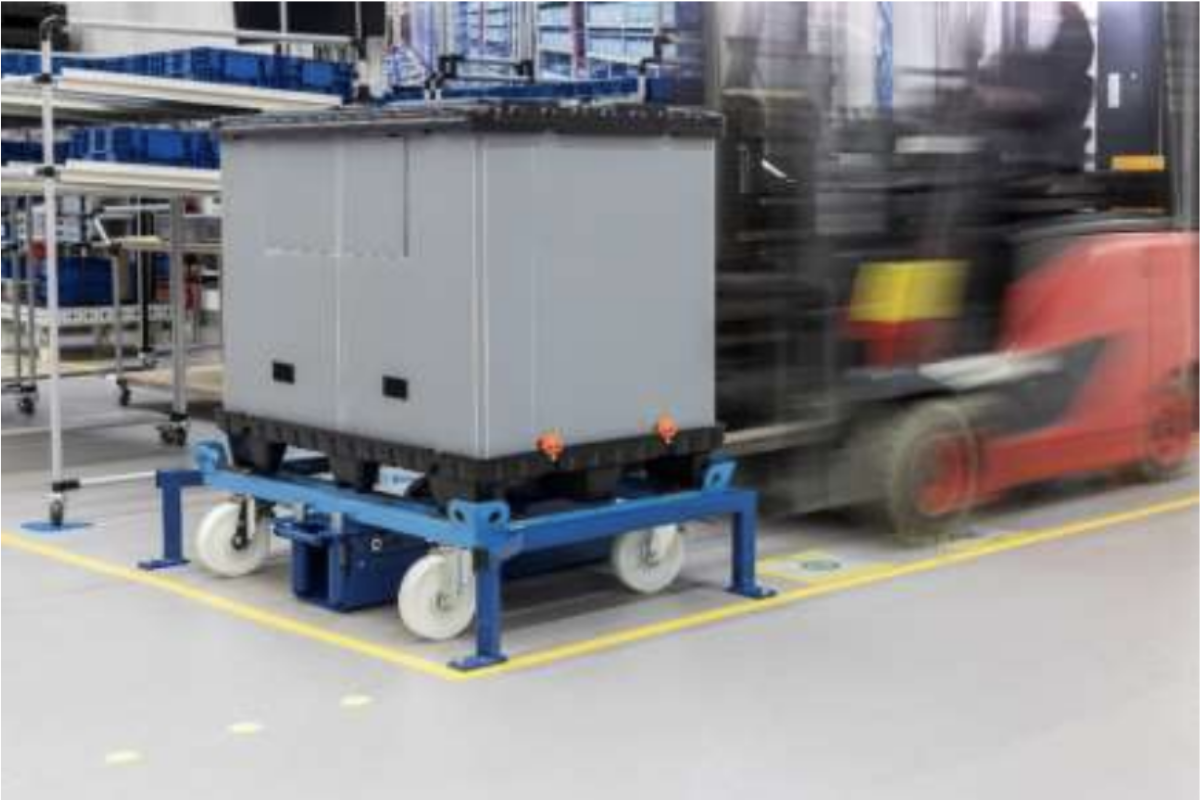

Trolley wird über den Rahmen präzise in die Dockingstation geführt

Automatische Verriegelung – intuitive Bedienung

Sobald der Trolley den hinteren Anschlag erreicht, verriegelt die Station automatisch. Diese intuitive Funktion spart Zeit und verhindert Fehlausrichtungen. Der Lösemechanismus erfolgt über ein ergonomisch platziertes Fußpedal, das nicht nur die Verriegelung löst, sondern auch einen leichten Rückstoßimpuls gibt – der Trolley wird also schon beim Lösen leicht nach vorne geschoben. Das erleichtert die Übergabe enorm.

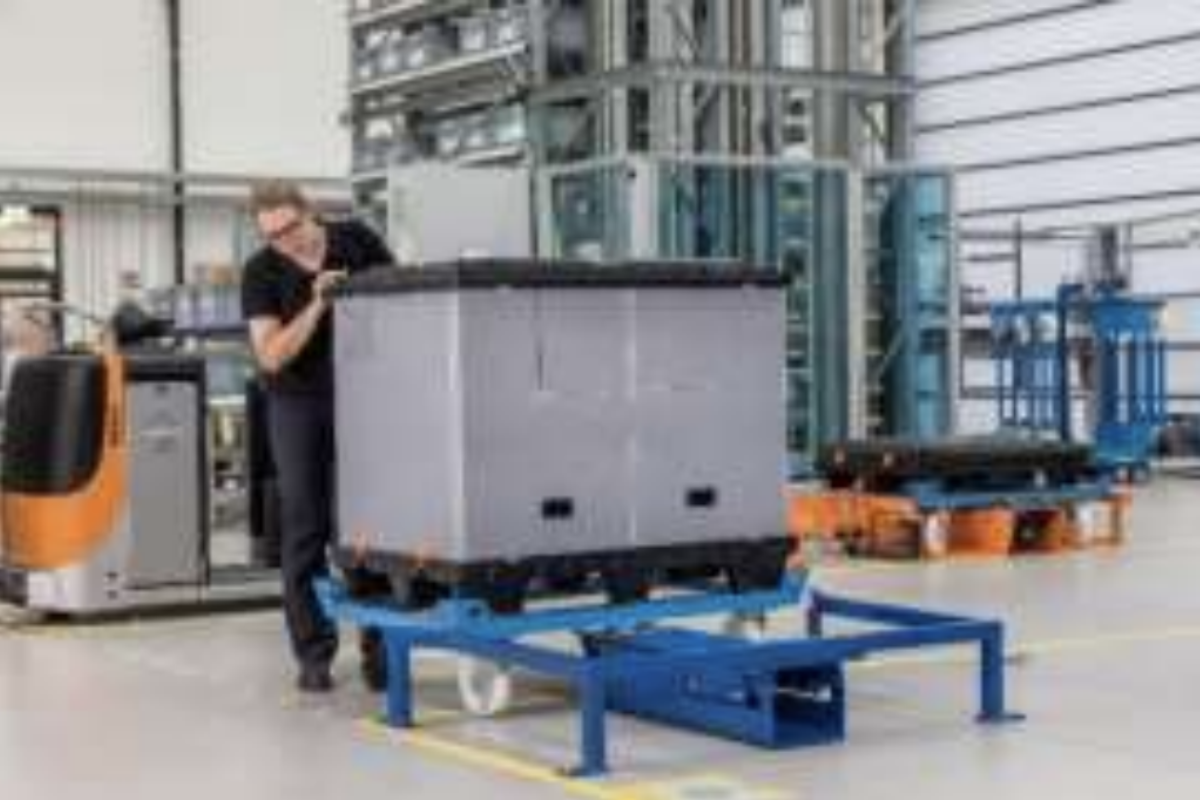

Fußpedal zur Entriegelung der Dockingstation – Trolley wird freigegeben

Mehr Sicherheit in sensiblen Bereichen

Die Trolleydockingstation fungiert gleichzeitig als bauliche Trennung zwischen Stapler- und Personenbereich. Damit unterstützt sie eine sichere Arbeitsplatzgestaltung und schützt Mitarbeitende effektiv vor Gefahren durch bewegte Lasten oder unkontrollierte Trolleybewegungen.

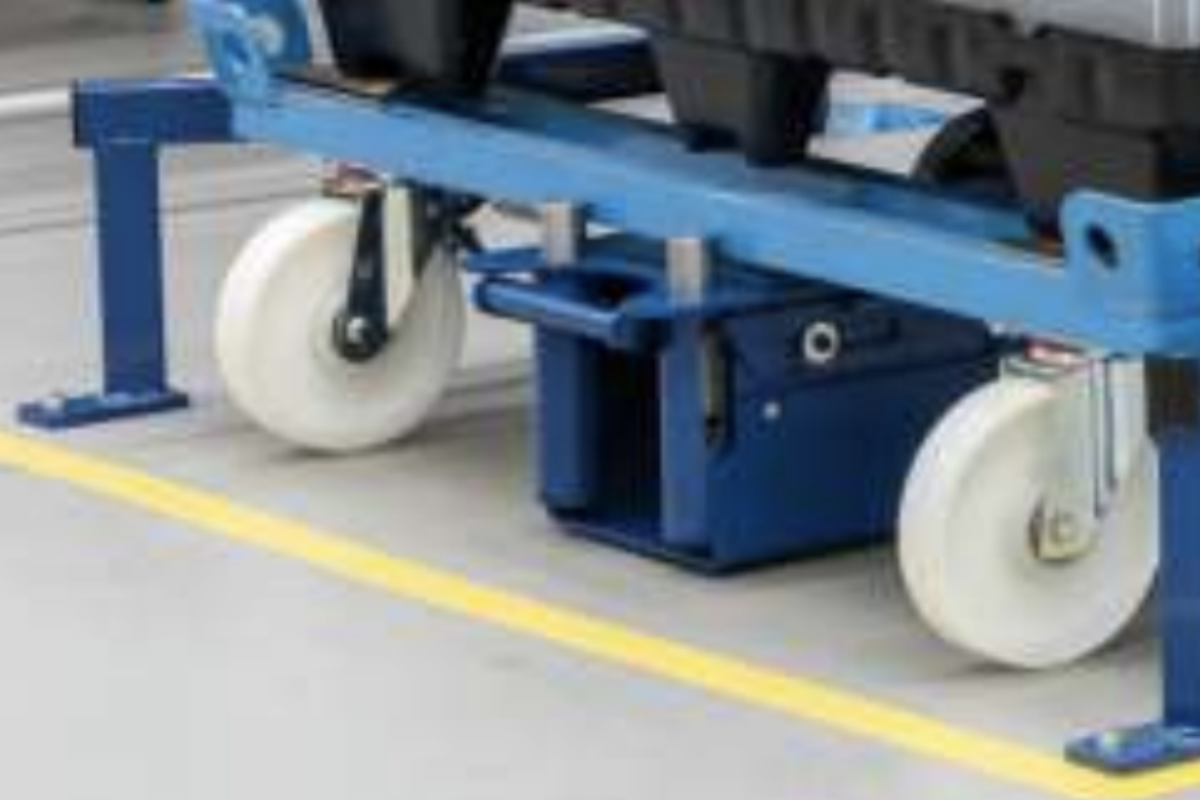

Bauliche Trennung von Stapler- und Personenbereich durch Dockingstation

Erweiterbar für automatisierte Anwendungen

Die Trolleydockingstation lässt sich problemlos in automatisierte Be- und Entladeprozesse einbinden. Auf Wunsch können Zutrittssperren und Sicherheitsfunktionen direkt in die Station integriert werden. So entsteht ein durchgängiger und normgerechter Ablauf – ohne zusätzlichen Platzbedarf.

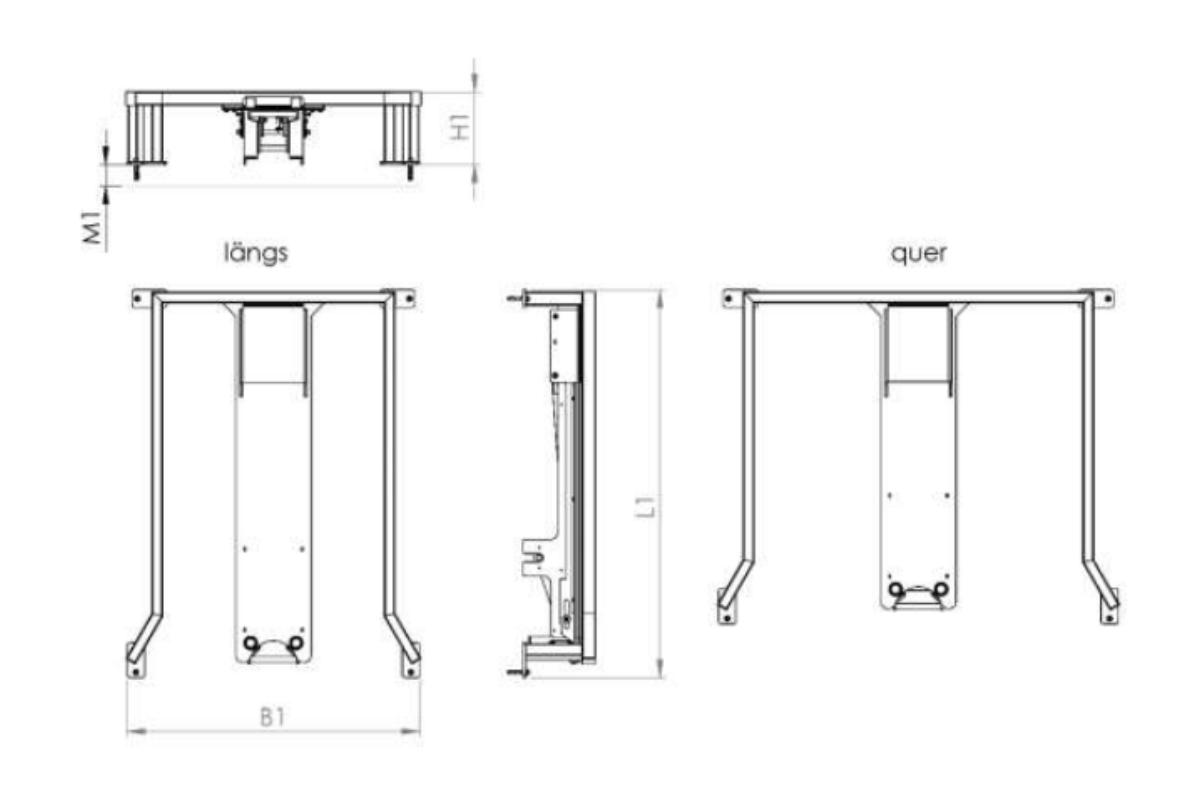

Technische Zeichnung der SHT Trolleydockingstation – Maße und Bauform

Technische Ausführungen und Varianten

Die SHT Trolleydockingstation – Stand-Alone ist speziell für industrielle Anforderungen konzipiert. Sie wird fest im Boden verankert und hält auch hoher Beanspruchung bei intensiver Nutzung problemlos stand. Die intuitive Mechanik sichert den Trolley automatisch und gibt ihn erst nach Betätigung des Fußpedals wieder frei – inklusive leichtem Auswurfimpuls, der das Losbrechmoment überwindet und das Handling spürbar erleichtert.

Modell	Trolleymaß (mm)	Einführung	Länge (mm)	Breite (mm)	Höhe (mm)	Gewicht (kg)	Bohrtiefe (mm)
TDS004	1200×800	längs	1445	1055	270	70	80
TDS005	1200×800	quer	1045	1455	270	60	80
TDS006	1200×1000	längs	1445	1255	270	75	80
TDS003	1200×1000	quer	1245	1455	270	65	80

Trolleydockingstation – Stand-Alone
